Отводы стальные в ППУ изоляции (отводы ППУ) необходимы для соединения труб, теплоизолированных пенополиуретаном, при прокладке теплотрасс в местах поворота и изгиба трубопровода.

Стальные отводы в ППУ изоляции. Виды отводов

Отвод ППУ — это стальной изогнутый отрезок стальной трубы, изолированный ППУ (пенополиуретаном). внутренний диаметр отвода соответствует диаметру труб, присоединяемых к данному отводу. Изготовление отводов в ППУ изоляции осуществляется из различных материалов (стальные отводы, нержавеющие отводы, оцинкованные отводы, комбинированные отводы и т.п.), в зависимости от материального исполнения трубопровода, на котором они будут использоваться и его назначения.

Отводы изготавливаются в двух исполнениях теплоизоляции:

  • стандартное исполнение (тип 1);
  • усиленное исполнение (тип 2).

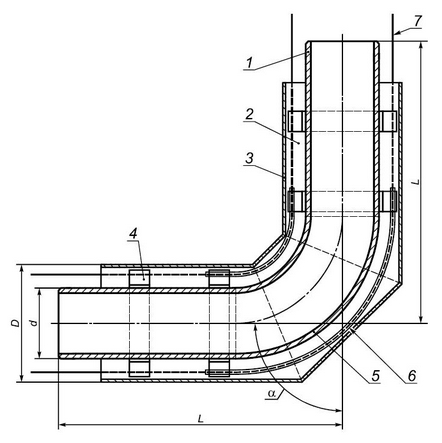

Схема стального отвода в изоляции ППУ

Отвод теплоизолированные ППУ 1 — труба стальная;
2 — изоляция из ППУ (пенополиуретан);
3 — защитная оболочка (ПЭ или ОЦ);
4 — центрирующая опора;
5 — стальной отвод;
6 — электроизоляционная трубка (для труб со стальной оболочкой);
7 — проводник индикатор системы ОДК (условно)

Особенности конструкции отводов в ППУ изоляции

Независимо от типоразмера, области будущего применения и цены отводов в ППУ изоляции, основными конструктивными элементами данных изделий являются:

  • Базовый стальной отвод соответствующего диаметра со стандартной длиной плеч.
  • Внешняя изоляционная оболочка из полиэтилена или тонколистовой ОЦ стали.
  • Теплоизоляционная прослойка из пенополиуретана.
  • Расположенный в толще ППУ изоляции проводник – датчик системы СОДК.

Кроме внутреннего рабочего диаметра стального фасонного изделия и измеренного по поверхности защитной оболочки внешнего габаритного диаметра изделий, важной характеристикой, влияющей на особенности использования и цену отводов в ППУ изоляции, является длина их плечевых участков. В зависимости от модели и технических требований заказчика, ППУ отводы могут изготавливаться со стандартной, укороченной или увеличенной длиной плеч.

Тип защитной внешней оболочки изделий выбирается в зависимости от назначения. При строительстве подземных теплотрасс, которые обычно монтируются из труб ППУ ПЭ, применяются отводы в однотипной для них оболочке из полиэтилена. Для использования при строительстве наземных участков трубных магистралей, выполненных из надежно защищенных от вандализма и солнечного УФ излучения труб в стальном ОЦ кожухе, применяют ППУ отводы в оболочках из оцинкованной стали.

Производство отводов в ППУ изоляции

Подобно процессу изготовления ППУ труб, основным технологическим приемом производства предизолированных отводов является использование внешней ПЭ или ОЦ оболочки изделий в качестве несъемной формы для заливки и вспенивания реактивов, образующих пенополиуретан. Основными этапами технологии производства изолированных отводов ППУ являются следующие операции:

  • Изготовление стального отвода соответствующего типоразмера или подготовка к монтажу ППУ изоляции стандартного фасонного изделия.
  • В зависимости от типа будущего изолированного отвода, изготовление внешней ПЭ или стальной оцинкованной оболочки.
  • Совмещение и центровка осей стального отвода и надетой на него оболочки при помощи специальных пластиковых деталей - центраторов.
  • Прокладка и крепление к центраторам проводника СОДК.
  • Монтаж временных торцовых крышек и заливка под внешнюю оболочку отвода реактивов, образующих вспененную ППУ изоляцию.
  • После остывания образовавшегося пенополиуретана – контроль параметра качества изделия и отгрузка на склад.

Купить отводы в ППУ изоляции

Для оформления заказа необходимо воспользоваться формой онлайн-заявки или позвонить по телефону, указанному на сайте.

Вся продукция прошла строгий контроль качества, сопровождается паспортами и сертификатами соответствия. Мы гарантируем качество нашего товара.
